W 454 HV und W 454 SHV

Die Testsysteme für spezielle Ansprüche

Die W 454 HV und W 454 SHV Testsysteme prüfen mit Spannungen bis zu 5.100 Vdc / 3.600 Vac. Damit sind sie für die zukünftigen Herausforderungen in der Bahnindustrie und der Automobilindustrie bestens gerüstet.

Mit den Testsystemen sind Durchgangsmessungen im Milliohm-Bereich, Isolationsmessungen im Gigaohm-Bereich, sowie Messungen von Bauteilen wie Widerständen, Kondensatoren, Spulen, Relais etc. möglich – ideal für Tests von Kabeln, Kabelbäumen und Verdrahtungen in der Antriebstechnik von hochentwickelten Schienenfahrzeugen wie z. B. Hochgeschwindigkeitszüge sowie im immer stärker wachsenden Bereich der Elektromobilität („E-Mobility“).

Hohe Leistungsfähigkeit für spezielle Anforderungen
Hochspannung auch in der verteilten Matrix
Automatische Prüfprogrammerstellung

Programmierbare Strom-/Spannungsquellen mit bis zu 3 A und
bis zu 5.100 Vdc / 3.600 Vac
Verschiedene Generatoren für Hochstromanwendungen bis 25 A lieferbar
Integration von Hochspannungsgeneratoren mit 500 VA und mehr ermöglichen Testanwendungen nach DIN EN 50343 (Regeln für die Installation von elektrischen Leitungen in Bahnfahrzeugen)

Bis zu 500.000 Testpunkte möglich
Leistungsfähige ETE 454 HV Erweiterungseinheiten mit eigener Spannungsversorgung in verschiedenen Größen und Ausführungen
Kompakte, gewichtsoptimierte Matrixkoffer ohne eigene Spannungsversorgung
Kurze Adaptionskabel
- Vereinfachte Adaption des Prüflings
- Erhöhte Arbeitssicherheit
- Verbesserte Messgenauigkeit gegenüber langen Adaptionskabeln

Normgerechte Hochspannungsschalteinheit zur einfachen Integration externer Sicherheitskreise, z. B. Lichtvorhang, Prüfkäfig
Externe Generatoren für Funktionstests bis 125 Vdc / 250 Vac
RLC-Meter zur Messung von beliebigen Kombinationen von Widerstand (R), Induktivität (L) und Kapazität (C) mit programmierbarer Frequenz optional verfügbar
Kostenoptimierter Aufbau mit Testpunktmodulen unterschiedlicher Spannungsspezifikationen für unterschiedliche Testschritte
Große Auswahl an Ausgangsteckern inkl. besonders robuster Industriestecker

Automatische Prüfprogrammerstellung auch für komplexe Funktionstestaufgaben unter Verwendung einer Bauteilebibliothek
Graphische Anzeige der Netzliste
Innovative ID-Chips zum wahlfreien Anschließen der Adaptionskabel an beliebige Ausgangsstecker
- Keine zeitaufwändige Zuordnung von Steckern
- Keine Fehler aufgrund falscher Verbindungen

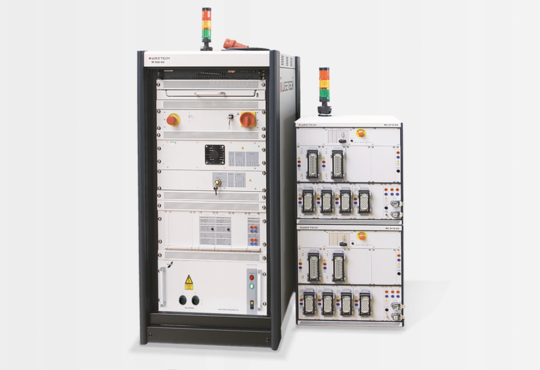

W 454 HV Testsystem mit 2 MC 8+16 Matrixkoffern

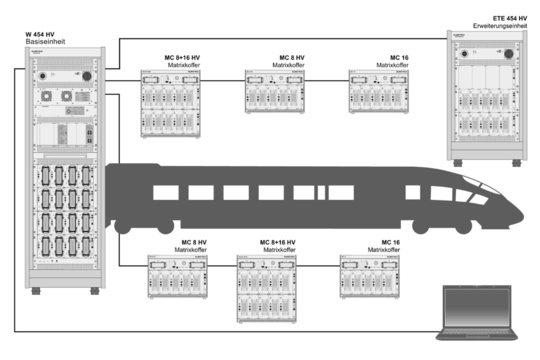

Schemazeichnung eines W 454 HV Testsystems mit verteilter Matrix mit Erweiterungseinheiten und Matrixkoffern unterschiedlicher Konfiguration

Typische Anwendungen

Hochspannungstest von sicherheitsrelevanten Kabelsätzen aus dem Bahnbereich und der Automobilbranche
Prüfung von sowohl passiven Bauelementen als auch elektronischen Baugruppen
Schutzleiter- oder Hochstromprüfungen bis zu 25 A
Test von Verdrahtungen, deren normale Betriebsspannung den Wert von 240 V übersteigt
Funktionsprüfung von Schaltern und Relais
