W 484 SHV und W 484 SHV PLUS

Die kostengünstigen Testsysteme für Hochvolt-Komponenten der E-Mobility mit Prüfspannungen bis 5.100 V

Der W 484 SHV wurde für den Test von Hochvoltkabelsätzen und Komponenten für Elektro- und Hybridfahrzeuge entwickelt. Er erfüllt auch außergewöhnliche Kundenspezifikationen, die die Anforderungen des Industriestandard LV 123* übertreffen. Der Hochspannungsgenerator liefert Spannungen bis 5.100 Vdc / 3.600 Vac und ist dabei strombegrenzt auf maximal 3,8 mA. Deshalb ist der W 484 SHV gemäß DIN EN 50191 ungefährlich. Widerstandsmessungen im µOhm-Bereich, Isolationstests im GOhm-Bereich sowie eine hochentwickelte Überschlagserkennung ermöglichen einen flexiblen Einsatz auch in anderen Bereichen.

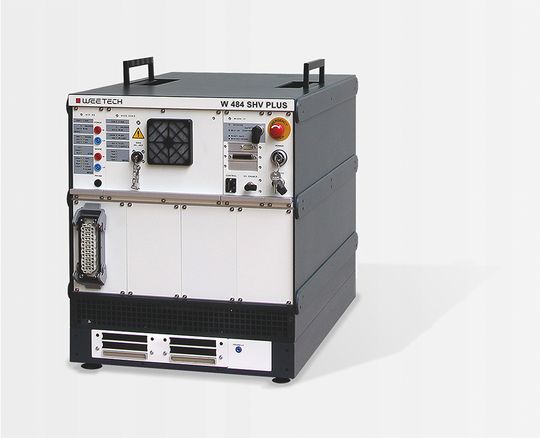

Der W 484 SHV PLUS stellt zusätzlich kostenoptimierte LV-Testpunkte für Prüftische und Adaptionsmodule bereit, die als LED-, Detektion- oder Power-Punkte verwendet werden können. Das Testsystem ist mit allen marktüblichen Adaptionstischen kompatibel und erfüllt deren technische Anforderungen.

  • Entwickelt und optimiert für die E-Mobility
  • Für den Test von Hochvoltkabeln, konform mit LV 123*
  • Berührungsungefährlich nach DIN EN 50191 aufgrund der Strombegrenzung auf 3,8 mA / 2,7 mAeff
  • Kurzschluss-, Isolations- und Spannungsfestigkeitstest bis 5.100 Vdc / 3.600 Vac
  • Durchgangstest stufenlos programmierbar bis 1 A
  • Widerstandsmessung ab 500 µOhm
  • Isolationswiderstandsmessung bis 10 GOhm
  • Twisted Pair Test ab 10 pF / Kapazitätsmessung bis 10 mF
  • Transistor Testpunkte für den Niederspannungstest sowie zur Ansteuerung von LEDs und Präsenzabfragen
  • Berührungsungefährlich nach DIN EN 50191 aufgrund der Strombegrenzung auf 3,8 mA / 2,7 mAeff
  • Ethernet-Schnittstelle mit Optoentkopplung des Kontroll-PCs
  • Integrierte HV-SAFETY zur sicheren Abschaltung der Hochspannung über NOT AUS, SAFETY oder HV-ENABLE
  • 44 bis 384 HV Testpunkte, Ausgangsstecker HAN 46 EE
  • 64 bis 768 LV Testpunkte, Ausgangsstecker DIN 41612, Bauform C
  • HV Testpunktmodule für Spannungen bis 5.100 Vdc / 3.600 Vac
  • 19’’ Gehäuse in 2 unterschiedlichen Größen
  • Kostengünstige, als LED-, Detektion- oder Power-Punkte konfigurierbare Niederspannungstestpunkte
  • Verwendbar für die LED-unterstützte Orientierung am Adaptionstisch
  • Abfragen von nichtelektrischen Teilen wie z. B. Clips und Dichtungen
  • Verschaltung von Spannungen, z. B. für Aktivierung motorisch betriebener Verriegelungssysteme
  • 19-Zoll-Gehäuse in 2 verschiedenen Größen
  • In Adaptionstisch integrierbar, Entfall von zusätzlicher Stellfläche
  • Einklappbare Griffe zum einfachen Transportieren
  • Ausgabe der Testdaten am Drucker, als Datei oder in einer Datenbank

*LV 123 Standard: „Elektrische Eigenschaften und elektrische Sicherheit von Hochvolt-Komponenten in Kraftfahrzeugen; Anforderungen und Prüfungen.“ (AUDI, BMW, Daimler, Porsche und Volkswagen)

Typische Anwendungen in der E-Mobility

  • Hochvolt-Kabelsätze und -Steckverbinder
  • Ladekabel und Ladestecker
  • Trennschalter und Hochspannungsschütze
  • Ladestationen und Wallboxen

Unterstützte Testarten

  • Verbindungstest
  • Schlusstest
  • Bauteiltest
  • Isolationstest
  • Spannungsfestigkeitstest
  • Funktionstest von Tastern und Schaltern
  • Funktionstest von Relais
  • Bauteiltest mit RLC-Meter

Datenblatt

Sie haben Fragen zum Produkt?

Kontaktieren Sie uns gerne!
sales@weetech.de

Anwendungsbeispiele


Hybrid-Kabelsatz
Hybrid-Kabelsatz
