Der WK 260 MU Tester ist ideal für den Test von Kabeln und Kabelsätzen und elektrischen Bauteilen für Automobile, Computer oder Elektrogeräte geeignet. Er kann komplett ohne einen PC betrieben werden und lässt sich nahtlos in den Produktionsprozess integrieren.
Mit der Autoprog-Funktion können Gut-Muster („Golden Sample“) eingelesen und der Tester so programmiert werden. Für den Test wird er mit den Cursor-Tasten und dem integrierten Display bedient. Dadurch lassen sich die Arbeitsabläufe simpel und intuitiv gestalten. Optional können Testprogramme mit der IVISION Studio Software an einem PC programmiert und zentral verwaltet werden.
- Reduzierte Testzeiten durch den Einsatz einer Singlepunktmatrix
- Fremdspannungsfeste Testpunktkarten bis 50 V
- Hohe Flexibilität, da jeder Pin frei definiert werden kann als
- Testpunkt – Verschaltung und Messung von Strom und Spannung
- LED-Punkt – Ansteuerung von LEDs im Handadapter oder Modultisch
- Power-Punkt – Steuerung von Schaltvorgängen beim Funktionstest
- Steckererkennung – Präsenzabfrage aller Stecker eines Kabelsatzes vor dem elektrischen Test
- Detection-Punkte – Präsenzabfrage von nichtelektrischen Komponenten
wie z.B. Verriegelungen in einem Stecker oder Clips am Kabelsatz - PositionMeasurement – Abfrage eines Federkontaktstifts zur Ermittlung der Eintauchtiefe
- Selbständige Adressierung und Identifikation von Testpunktkarten im System
- Automatische Erkennung von Testpunkten, LED-Punkten, Power-Punkten und ConnectorDetection-Punkten
- Bequeme Autoprog-Funktion zum "lernen" von Gut-Mustern
- Umfangreiche Diagnose-Möglichkeiten für Generator, Messgeräte, Testpunkte, Fremdspannung und LEDs
- WK 260 MU
- Programmierung ausschließlich am Tester (IVISion Studio nicht möglich)
- Datenübertragung vom/zum Tester über USB-Schnittstelle.
- WK 260 MU-I
- Programmierung von Testprogrammen auch mit IVISion Studio
- Datenübertragung via USB- und/oder Ethernet-Schnittstelle.
- WK 260 MU-E
- Programmierung von Testprogrammen auch mit IVISion Studio
- Datenübertragung via USB- und/oder Ethernet-Schnittstelle
- Zentrale Testprogramm- und Prüfdatenverwaltung mit NetStar 4.0 via Ethernet-Schnittstelle
WK 260 MU Testgerät (Vorderseite)
WK 260 MU Testgerät (Vorderseite)

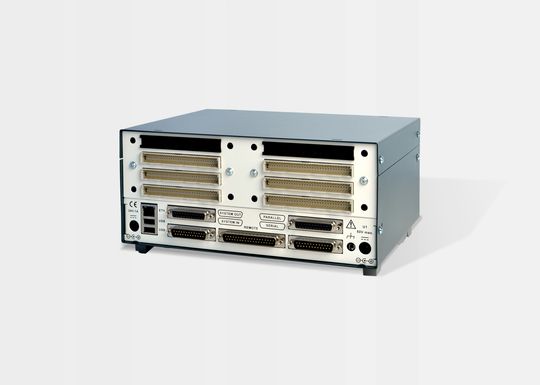

WK 260 MU Testgerät (Rückseite) - bestückt mit 6 Testpunktkarten
WK 260 MU Testgerät (Rückseite) - bestückt mit 6 Testpunktkarten
Typische Einsatzgebiete
- Verbindungs- und Isolationstest von Kabeln sowie einfachen Kabelsätzen und Kabelbäumen (bis 1.536 Testpunkte)
- Funktionstest von kleineren Bauteilen und Komponenten (z.B. Relais)
- Große Losgrößen bei niedriger Variantenvielfalt
Unterstützte Testarten
- Verbindungstest
- Schlusstest
- Bauteiltest
- Funktionstest von Tastern und Schaltern
- Funktionstest von Relais
Datenblatt
Empfohlenes Zubehör
- Barcodescanner
- Datalogic Gryphon GD4130
- Inateck BCST-32
- Honeywell Voyager 1400
- Honeywell Hyperion 1300
- Etikettendrucker
- Zebra GK420
- Zebra ZT230
- Valentin Micra 106/12
- CAB A4+
