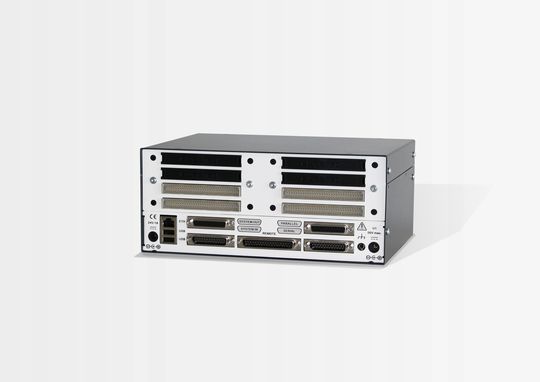

WK 260 SE

Der smarte und effiziente Kabel- und Clip-Tester

Das Testsystem WK 260 SE bietet die entscheidenden Funktionen für herausragende Leistung bei der Kabelprüfung. Die Flexibilität des Systems ermöglicht eine einfache Integration in Ihre Produktionsumgebung, mit vielseitigen Kommunikationsoptionen von der Feld- bis zur Unternehmensebene. Im Gegensatz zu herkömmlichen Stand-Alone-Lösungen bietet unser computergestütztes System eine intuitive Bedienung mit klarer visueller Unterstützung für die Bediener. Ausgestattet mit robusten Testpunktkarten gewährleistet es kontinuierliche Betriebsbereitschaft und liefert erstklassige Ergebnisse, was es zu einer zuverlässigen Wahl für Ihre Testanforderungen macht.

Mit der benutzerfreundlichen Software IVISion Studio SE Light können Sie sofort mit dem Testen beginnen. Für diejenigen, die einen größeren Funktionsumfang benötigen, schaltet ein Upgrade auf IVISion Studio SE erweiterte Funktionen und Möglichkeiten frei.

  • Beginnen Sie sofort mit dem Testen mit der benutzerfreundlichen Software IVISion Studio SE Light
  • Mit einem Upgrade auf IVISion Studio SE erhalten Sie den vollen Funktionsumfang und zusätzliche Testmöglichkeiten
  • Integrieren Sie den Testprozess mit vielseitigen Kommunikationsoptionen bequem in Ihre Produktionsumgebung
  • Erleben Sie höchste Flexibilität und übersichtliche visuelle Darstellungen mit unserem computergestützten System, welches eine intuitivere Bedienung als herkömmliche Standalone-Lösungen bietet
  • Ausgestattet mit robusten Testpunktkarten, die eine kontinuierliche Betriebszeit und erstklassige Leistung gewährleisten
  • Reduzierte Testzeiten durch den Einsatz einer Singlepunktmatrix
  • Fremdspannungsfeste Testpunktkarten bis 50 V
  • Testsystem mit 64 TP, 128 TP oder 256 TP verfügbar
  • Hohe Flexibilität, da jeder Pin frei definiert werden kann als
    • Testpunkt – Verschaltung und Messung von Strom und Spannung
    • Detection-Punkte – Präsenzabfrage von nichtelektrischen Komponenten wie z.B. Verriegelungen in einem Stecker oder Clips am Kabelsatz
    • LED-Punkt – Ansteuerung von LEDs im Handadapter oder Modultisch (optional)
    • Steckererkennung – Präsenzabfrage aller Stecker eines Kabelsatzes vor dem elektrischen Test (optional)
  • Selbständige Adressierung und Identifikation von Testpunktkarten im System
  • Automatische Erkennung von Testpunkten, LED-Punkten und ConnectorDetection-Punkten
  • Bequeme Autoprog-Funktion zum "lernen" von Gut-Mustern
  • Umfangreiche Diagnose-Möglichkeiten für Generator, Messgeräte, Testpunkte, Fremdspannung und LEDs
  • Ansteuerung über die Ethernet-Schnittstelle ermöglicht den Anschluss an jeden Standard-Computer
  • Integration von, mit Windows kompatiblen, Peripheriegeräten wie Barcodescanner und Etikettendrucker
  •  Kompakte Außenmaße
  • Plugins (KSK, auftragsbasiertes Arbeiten)
  • Kommunikation über TCP/IP, RS232, umfangreiche Remoteschnittstelle
  • Dateibasierte Protokollierung
  • Datenbankbasierte Protokollierung (Option)
  • Kompatibel zu OPC UA (Option)
  • Visualisierung während des Tests und Einsatz des Testsystems im Prüftisch mit IVISion Studio SE
  • Kommunikation mit Netstar 4.0 zur datenbankbasierten Protokollierung
  • Verwendung des Testsystems in einer Umgebung, die OPC UA verwendet

Im Standardlieferumfang des WK 260 SE ist IVISion Studio SE Light bereits enthalten:

  • Schnelle Erstellung von Prüfprogrammen, z.B. mit Excel-Import
  • Einfache Konfiguration von Protokollen und Etiketten über Platzhalter
  • Tool zur Konvertierung von Testprogrammen aus IVIS 5 oder IVISion 3
  • Plugin für KSK-Test oder Chargenproduktion bereits im Standardlieferumfang enthalten
  • Benutzerverwaltung

Nach Upgrade auf IVISion Studio SE stehen weitere Funktionalitäten zur Verfügung:

  • Graphische Darstellung von Fehlern zur schnellen Lokalisierung im Prüfling (Markierung der Kavitäten mit Leitungsfarbe)
  • Ansteuerung von LEDs und Steckerpräsenzerkennungen in Prüftischen
  • Kontinuierliches Testen erkannter Fehler im Hintergrund zeigt sie solange, bis sie behoben werden (AutoStart/CommandBlock-Modus)
  • Aufteilen von Prüfprogrammen in Subroutinen und Sektionen
  • Live-Systemüberwachung
  • Datenbank-Link für Testergebnisse
  • Benutzermanagement
  • Müheloser Import von Prüfprogrammen oder Datensätzen (z.B. Benennung der Pins) aus Microsoft® Excel®
  • Flexibler Modultest zum Testen unterschiedlicher Varianten auf einer Anlage (KSK, kundenspezifischer Kabelsatz)
  • Chargenproduktion
  • Graphische Darstellung von Fehlern zur schnellen Lokalisierung im Prüfling
  • Kontinuierliches Testen erkannter Fehler im Hintergrund zeigt sie solange, bis sie behoben werden (AutoStart/CommandBlock-Modus)
  • Fehlervisualisierung (Markierung der betroffenen Kavitäten auf dem Steckerbild)
  • Guided Assembly


Anwendungsbereiche:

  • Automobilindustrie
  • Baumaschinen
  • Kräne
  • Industrie/ Maschinenbau
  • Agrarindustrie
  • Haushaltsgeräte
  • Schaltschränke

Unterstützte Testarten

  • Verbindungstest
  • Isolationstest
  • Widerstandstest
  • Kapazitätstest
  • Schlusstest
  • Clips, Dioden, Zener-Dioden, Schaltern und Stererkennung
